Материалы для спутников: от алюминия до лунного реголита

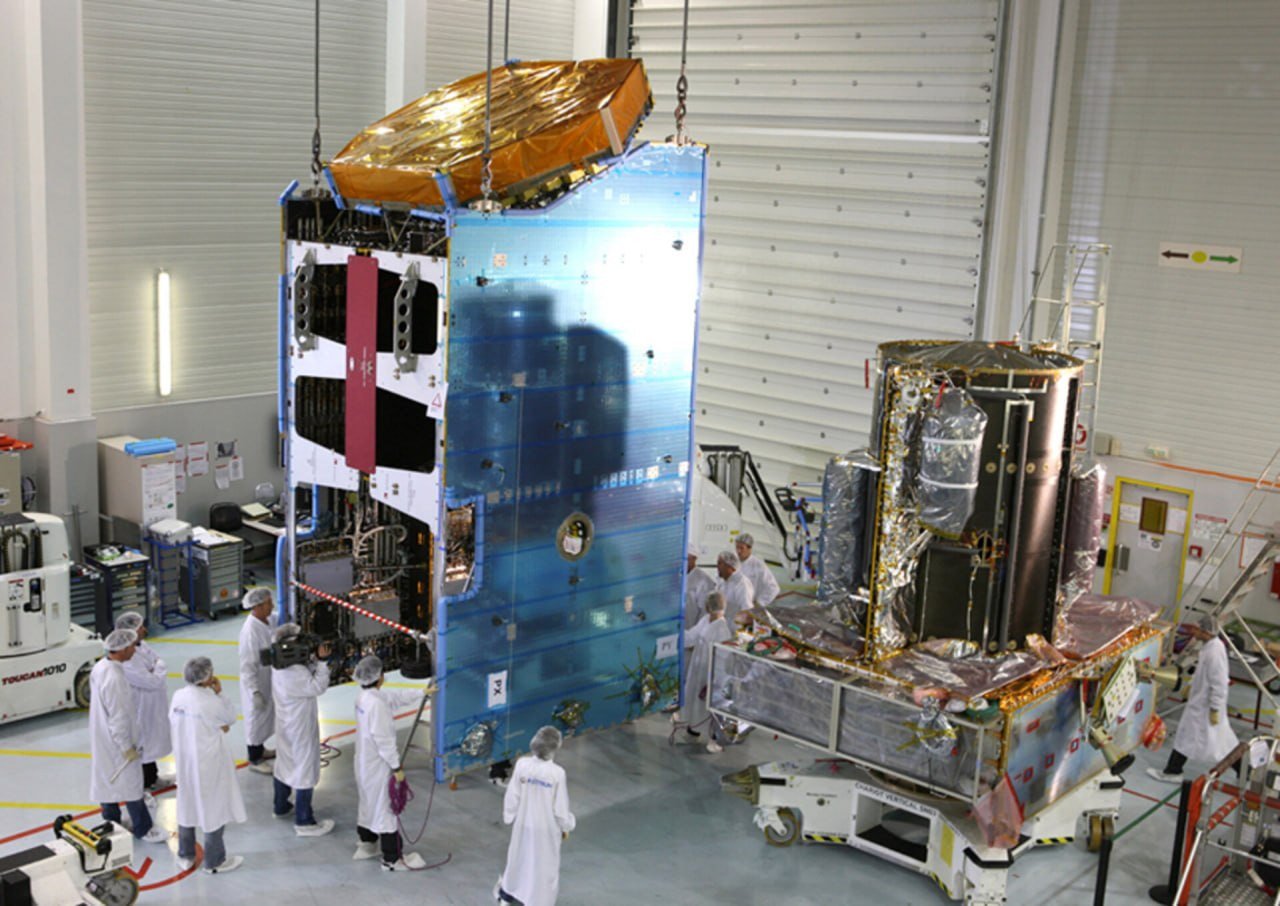

Спутниковая платформа Alphabus, разработанная Thales Alenia Space и EADS Astrium Satellites, представляет собой сложную конструкцию, где силовой корпус играет ключевую роль. Он не просто каркас и обшивка, а элемент, который должен выдерживать вибрации при запуске, нести оборудование, передавать нагрузки от креплений и служить основой для солнечных панелей, радиаторов и антенн. Поэтому выбор материалов для корпуса осуществляется по нескольким критериям: массе, прочности, жесткости, теплопроводности, электропроводности и способности работать в вакууме.

Почему инженеры выбирают алюминий и титан

Алюминий — это легкий материал с плотностью 2.70 г/см³ и хорошими прочностными характеристиками (~95 кН·м/кг). Он обладает отличной электрической проводимостью, что предотвращает накопление заряда на поверхности из-за облучения высокоэнергетическими частицами, снижая риск дуговых пробоев. Важно, чтобы алюминий был чистым, так как оксидные пленки могут ухудшать его свойства. Полированный алюминий также хорошо отражает свет, что помогает снизить нагрев аппарата от солнечного излучения, поддерживая его геометрические характеристики и рабочую температуру приборов внутри корпуса. Титан, с другой стороны, имеет плотность ~4.43–4.51 г/см³ и высокую удельную прочность (~200–260 кН·м/кг). Несмотря на посредственную электрическую проводимость, титан используется в нагруженных узлах благодаря своей способности выдерживать циклические нагрузки. Для улучшения проводимости детали из титана покрывают проводящими покрытиями или соединяют с другими частями спутника заземляющими перемычками.

Их место в структуре спутника

Алюминий чаще всего используется для обшивки спутника, которая изготавливается в виде легких сотовых сэндвич-панелей. Эти панели обеспечивают хорошую жесткость на изгиб при минимальной массе. Титан, в свою очередь, используется в силовых трубах и каркасах, а также в нагруженных участках, таких как крепления тяжелых приборов. Конфигурация материалов в спутнике зависит от его типа и задач. Условно их можно разделить на несколько схем:

Каркасная схема: обшивка не несет нагрузки, все держит внутренний скелет из легких алюминиевых профилей, титан используется только в нагруженных узлах.

Корпусная структура: стенки корпуса из алюминия несут силовую функцию, титан используется для окантовок и фланцев.

Ферменно-каркасная схема: внутренняя ферма из титана или алюминия крепит тяжелое оборудование, а внешний корпус из тонких алюминиевых листов распределяет нагрузки.

Монококовая конструкция: цельная оболочка из алюминия, воспринимающая все нагрузки, с минимальным использованием титана.

Каркасно-панельная схема: несущий каркас из титана или алюминия, на который крепятся легкие алюминиевые панели.

Схема с центральной силовой трубой: труба из титана передает нагрузки при выведении, на нее крепятся приборные полки и обшивка.

Карбон как точка отсчета или минусы композитов

Для снижения массы часто используются композитные материалы, такие как карбон. Он легче металлов (1,8–2,2 г/см³) и обладает высокой удельной прочностью (от ~140 до ~850 кН·м/кг). Однако прочность карбона неравномерна: она высокая вдоль волокон и значительно ниже поперек. Это связано с тем, что нагрузка ложится не на углеродные связи, а на связующее вещество, которое также ухудшает электрические свойства. Для улучшения проводимости детали из углепластика часто покрывают проводящей сеткой. Существует проблема обезгаживания, когда связующее выделяет влагу и газы, что может нарушать электрические свойства спутника. Для минимизации этого эффекта применяется вакуумный обжиг, который позволяет удалить летучие вещества перед запуском.

Как в космосе используется ткань и можно ли от неё отказаться

Нагрев от солнечных лучей — это серьезная проблема для спутников. Экраны и теплоизоляция, такие как экранно-вакуумная теплоизоляция (ЭВТИ), помогают решить эту задачу. ЭВТИ состоит из множества слоев, которые отражают излучение и минимизируют теплопередачу. Однако она не защищает от космических частиц, что требует электрического соединения всех элементов корпуса. Кроме того, ЭВТИ нельзя полностью покрывать аппарат, так как это затрудняет работу датчиков и систем связи. Для защиты от ИК-излучения и космических частиц разрабатываются новые конструкции ЭВТИ, которые работают на основе геометрии металла, используя фольгированный металл вместо полимеров.

Как пружинные сплавы и нитинол влияют на габариты спутника

Функциональность спутника зависит не только от корпуса, но и от внешних систем, таких как солнечные и радиаторные панели. Для их развертывания используются механизмы, которые часто делают из умных материалов, таких как нитинол — сплав титана и никеля. Эти механизмы позволяют компактно складывать панели для запуска и развертывать их на орбите.

Выбор механизмов развертывания

Для солнечных батарей и радиаторов оптимальным решением является последовательный ферменный тип, который не требует импортных полимерных подложек. Для антенн лучше подходят упругодеформируемые конструкции из пружинного сплава, которые разворачиваются за счет накопленной энергии деформации.

Роль алюминия и титана в креплении приборов

Прикрепление приборов к корпусу спутника требует особого внимания. Для распределения нагрузок используются металлические втулки с внутренней резьбой, которые помогают избежать вырывания креплений. В зависимости от типа прибора применяются разные виды проставок: сквозные и глухие.

Из чего делать спутник на Луне?

В заключение, для создания спутника на Луне потребуются следующие материалы: титан для нагруженных узлов, алюминий для обшивки и сотовых панелей, железо для пружинного сплава и никель для нитинола. Все эти материалы могут быть получены из лунного реголита, что открывает новые горизонты для космических исследований и разработки спутниковых технологий.
